產品描述
    該產品是VGA長線傳輸型高頻放大補償器，1路VGA與1路RGBHV輸入，1路VGA監視輸出、1路VGA與RGBHV輸出，專用于計算機高分辨率圖象信號的高性能長距離放大。LM-203LLD長線放大器具有高達440MHz（-3dB）的滿載帶寬，可兼容RGBHV、RGBs、RGsB和分量視頻信號，可在VGA（640×480）、SVGA（800×600）、XGA（1024×768）、SXGA（1280×1024）、UXGA（1600×1200）、QXGA(2048*1536)信號模式下提供良好的高清晰表現。本產品可較好解決由于數據傳輸線過長等原因造成的輸出端設備（如投影機）顯示顏色失真，圖象、文字重影或拖尾等現象。

產品特性

 專業放大芯片440MHz（-3dB）滿載帶寬

 面板DIP開關控制增益

 增益距離15級調節，使用驅動效果達到最佳

 全兼容RGBHV、RGBs、RGsB、分量視頻

 增益距離75-3電纜可達300米

 全鋁機箱，保證更好的抗干擾及電磁屏蔽兼容性

技術參數

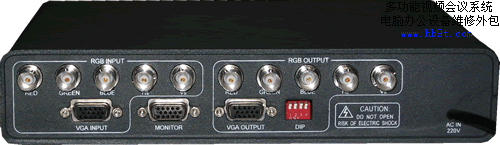

輸入接口： 1路5BNC（RGBHV）或HD15（VGA）

          2個輸入端可互為環通輸出

輸出接口：1路5BNC（RGBHV）

              1路HD15（VGA）

監視輸出：1路 HD15（VGA）

RGB通道：

驅動輸出帶寬：  440MHz(-3dB)

　　　　　　　　0-20MHz只是+0.15dB到-0.15dB

　　　　　　　　0-150MHz只是+8.5dB到-1.8dB

監視輸出帶寬：  450MHz(-3dB)
              輸入電平：      0.5Vp-p最小，2.0Vp-p最大
              輸入I/O阻抗：   75Ω
              輸出電平：      0.7Vp-p最小，2.0Vp-p最大

輸出I/O阻抗：   75Ω
色度亮度干擾：  -82dB@10MHz

                             -56dB@100MHz

信噪比：        -73dB@10MHz(Vi=2Vp-p)

傳輸距離：      75-3電纜傳輸距離300m

行場同步通道：

輸入電平：      1Vp-p－5Vp-p

輸入阻抗：      10KΩ
              輸出電平：      兼容TTL

輸出阻抗：      75Ω

同步極性：      跟隨輸入

行頻：          15KHz-130KHz

場頻：          30Hz-170Hz

增益控制方式：       面板DIP開關控制

產品規格：
                 電源：           交流220V，50Hz
              功率：           10W
              外形尺寸：       235（寬）×45（高1U）×155mm（深）
              重量：           1.5 (kg)
              平均故障間隔時間：     30000小時
標配附件： 產品使用說明書

              電源線
